替代PALL頗爾濾油機

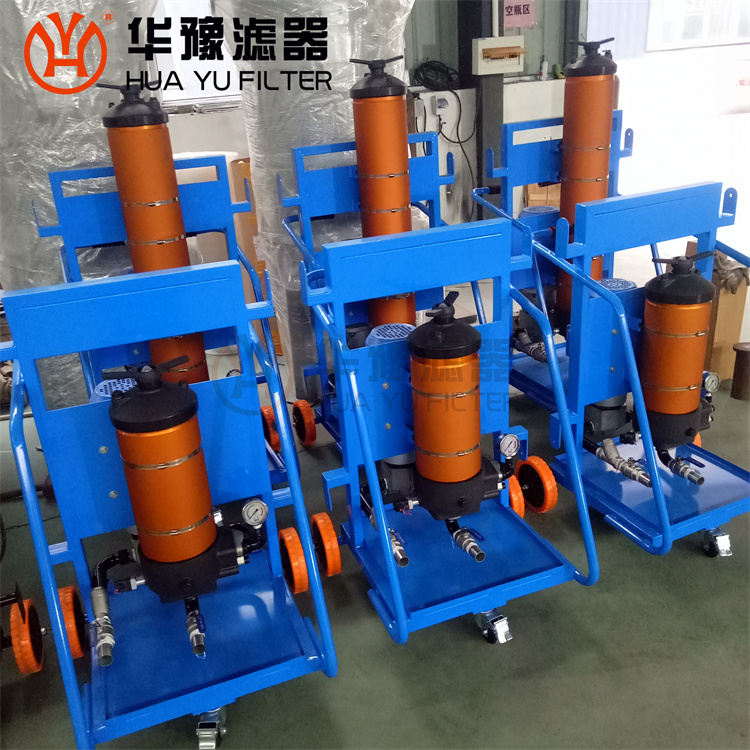

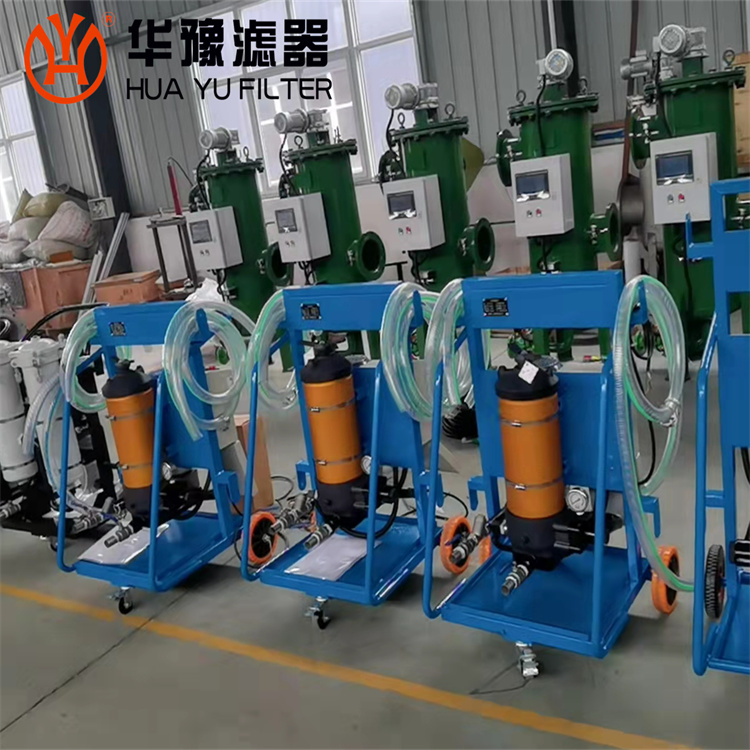

華豫移動式高效濾油小車FC100-380-05-Z-C

1. 產品簡介
液壓油濾油機采用新型的進口過濾元件，可以在多種場合，對多種液態介質進行固體顆粒的超細過濾?？蓱糜谝簤?、潤滑及石油化工等各行業。
高效過濾元件的特點：
l 濾除固體污染物速度快、效率高（β_x=1000）
l 由進口纖維和樹脂通過特有工藝制成，具有固定的孔隙結構，濾材無脫落。被攔截的污染顆粒不會因壓差和流量的脈動而產生“泄料”現象。
l 采用由表及里、沿流動方向逐漸縮小的漸變孔隙結構，分層攔截不同尺寸的污染顆粒，實行體積納垢，從而大大提高了使用壽命。
l 采用外螺旋纏繞結構和加強的支撐，保證過濾面積穩定。
新型濾油車的特點：
便移式濾油機是濾油車系列中的新一代產品，該車對整體結構進行了重新設計和調整，在保持原產品基本特點的基礎上，改善了整體強度和布局，而且還增加了多種功能，大大提高了產品的使用安全性和實用性。
新型濾油車的功能如下：
l 缺相錯相保護，可防止電機反轉或缺相運行以保護油泵和濾芯。
l 壓差報警燈提示更換濾芯。
l 吸液口粗濾器保護油泵并延長過濾元件使用壽命。
l 精濾器采用高效玻纖材質，有效攔截雜質顆粒。
l 萬向前輪使移動更加靈活、輕便。
l 集油盤可以減少對現場可能造成的環境污染。
本裝置可用于為系統加油和為系統油箱進行旁路循環過濾。
2. 性能參數

車型	HYPFC8314-100-KN-39H
最大壓力	0.6MPa
電機功率	3KW
電源	380V×3φ/50Hz
額定流量	100L/min
過濾精度	βx=1000（X=1、3、5、7、12、22μm）
工作溫度	0~60^OC
適用介質	礦物性油等
介質粘度	≤100cst
體積	660X740X1400
整機重量	160KG

3. 運行
（1）系統連接：
l 加油過濾
將過濾車吸油口插入油桶或與儲油油箱相接，出油口插入待加油箱或與待加油箱加油口相接；
l 旁路循環過濾
過濾車吸油口與油箱底部相接，出油口與油箱加油口相接。

注意： 旁路循環時進出油口應分別接在油箱兩側面。

（2）接通電源：將電源線外接三相電源（380V×3φ/50HZ），控制柜內部空氣開關合上，電源指示燈(紅色)亮。
（3）系統起動：打開過濾車進出口球閥。按過濾啟動按鈕，過濾啟動指示燈（綠燈）亮，過濾車開始工作；
注意：每次起動時應先排空系統內部的氣體。（見更換濾芯部分）
（4）系統停車：按停止按鈕，過濾啟動指示燈（綠燈）滅，過濾停止指示燈（紅燈）亮，過濾車停止工作。
（5）系統排空：將出油管口拔出液面，點動過濾啟動按鈕將濾油車和管路內的存油泵出。擰開放油接頭，將殼體內殘余油液放空。
（6）關閉進出口球閥。將進出油軟管管口向下，纏繞在車架兩側。
（7）將車架表面油液擦拭干凈，推到安全處存放。
（過濾車工作時如濾芯壓差超過設定值，濾芯壓差報警指示燈亮；如輸入電源相序接反或缺相，電機不啟動。）

4. 維護與保養
本產品采用優質的原材料和零部件制造，保證整機質量優良。為正常發揮本機的功能，延長其使用壽命，除必須按照使用要求操作外，還應注意必要的維護和保養。
請用戶仔細閱讀本節內容，并遵照執行，以減少故障帶來的損失。
1) 注意事項：
l 每次接通電源前，應確認電源電壓是否與本機要求相符。
l 接通電源后，正常情況下電源指示燈亮，報警指示燈（壓差）不工作；如不正常，請按故障處理一節中的步驟處理。
l 啟動
l 啟動前，應打開進出口球閥。
l 啟動后，如發現有異常震動和噪音，請按故障處理一節中的步驟處理。
l 機器使用一段時間后，如油封磨損量超過設計標準，油泵軸端會出現油液滲漏，此時應按3）中的步驟及時更換密封圈。
2) 濾芯更換：
首先切斷電源，關閉進出油口球閥。
逆時針旋轉上蓋把柄，取下上蓋。拔出舊濾芯。
插入新濾芯，按下小紅柱，順時針旋緊上蓋。
旋松排氣絲堵，起動系統，待氣體排出后，旋緊排氣絲堵。
注意：更換濾芯過程中應注意濾器和濾芯的清潔，不能有污物入。
3) 油泵密封圈更換：
首先切斷電源，關閉進出油口球閥。
松開油泵進出口的聯接。
松開油泵與筒形法蘭之間的聯接，輕輕取下油泵。
從油泵軸上取下聯軸器和連接鍵，取出損壞的氟橡膠徑向軸密封，換上新的氟橡膠徑向軸密封；
照原樣安裝。
5. 故障處理

現象	原因	措施
電源指示燈不亮	1．電源沒接通 2．指示燈壞	1．接通電源 2．換指示燈
按啟動按鈕不工作	1．相序錯 2．過載	1．調整相序 2．按熱繼電器復位鈕
濾芯壓差報警指示燈亮	1．油溫低 2．濾芯堵塞	1．油溫升高自然排除 2．更換新濾芯
壓差發訊器小紅柱彈出	1．濾芯堵塞	1．更換新濾芯
震動或噪聲太大	1．進出口球閥關閉 2．進油管堵塞 3．系統內存有空氣	1．打開進出口球閥 2．清洗進油管、吸濾器 3．排氣（見更換濾芯）
